配電箱成套設備剩余電流動作斷路器,家用和類似場所用剩余電流動作斷路器主要包括三個部分 :

一是檢測部分， 其關鍵的元件是零序電流互感器:

二是感受比較部分，其關鍵部件是比較放大器和剩余電流動作脫扣器:

三是執行部分，其關鍵是主斷路器的有關部分。

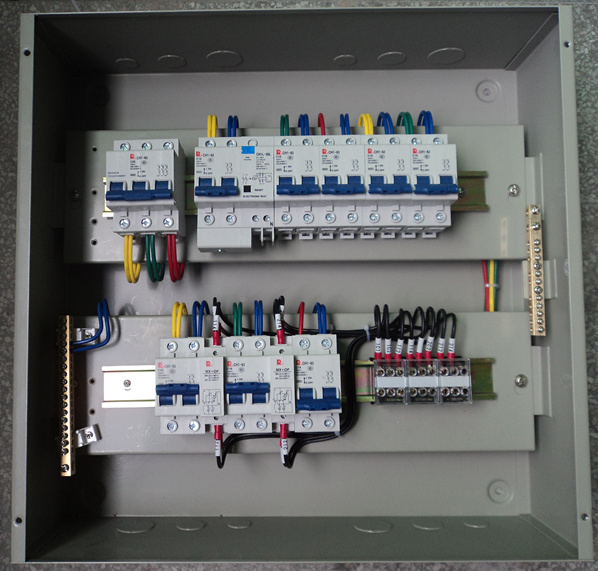

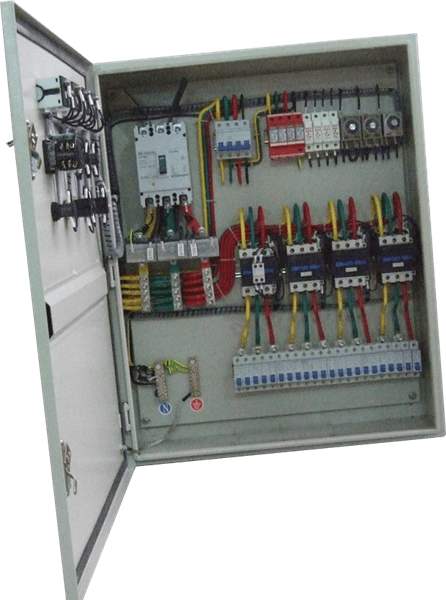

           配電箱成套設備剩余電流動作斷路器,家用和類似場所用剩余電流動作斷路器其動作原理是通過零序電流互感器檢測回路中零序電流(即有無泄漏電流)，通過放大器將信號放大，然后與設定值進行比較，如超過規定值(設定值)，則漏電脫扣器動作，帶動主斷路器動作另有一試驗回路便于使用人員日常檢測動作的可靠性。該產品般用在低壓成套開關設備(如PZ30配電箱)中，如果線路中有危機人身安全的漏電電流或設備絕緣損壞，產生接地故障電流而不能動作，將不能起到保護人身安全和設備正常使用的作用。例1：某型號漏電斷路器（見圖4-3-1）主要技術參數如下：Ue：AC230V;In:25A、40A;IAn:0.03A;AC型；IAm:500A電子式;1P+N
